Suport fixare acoperiș tablă M10 pentru panouri fotovoltaice

Suport fixare acoperiș din tablă M10 pentru panouri fotovoltaice

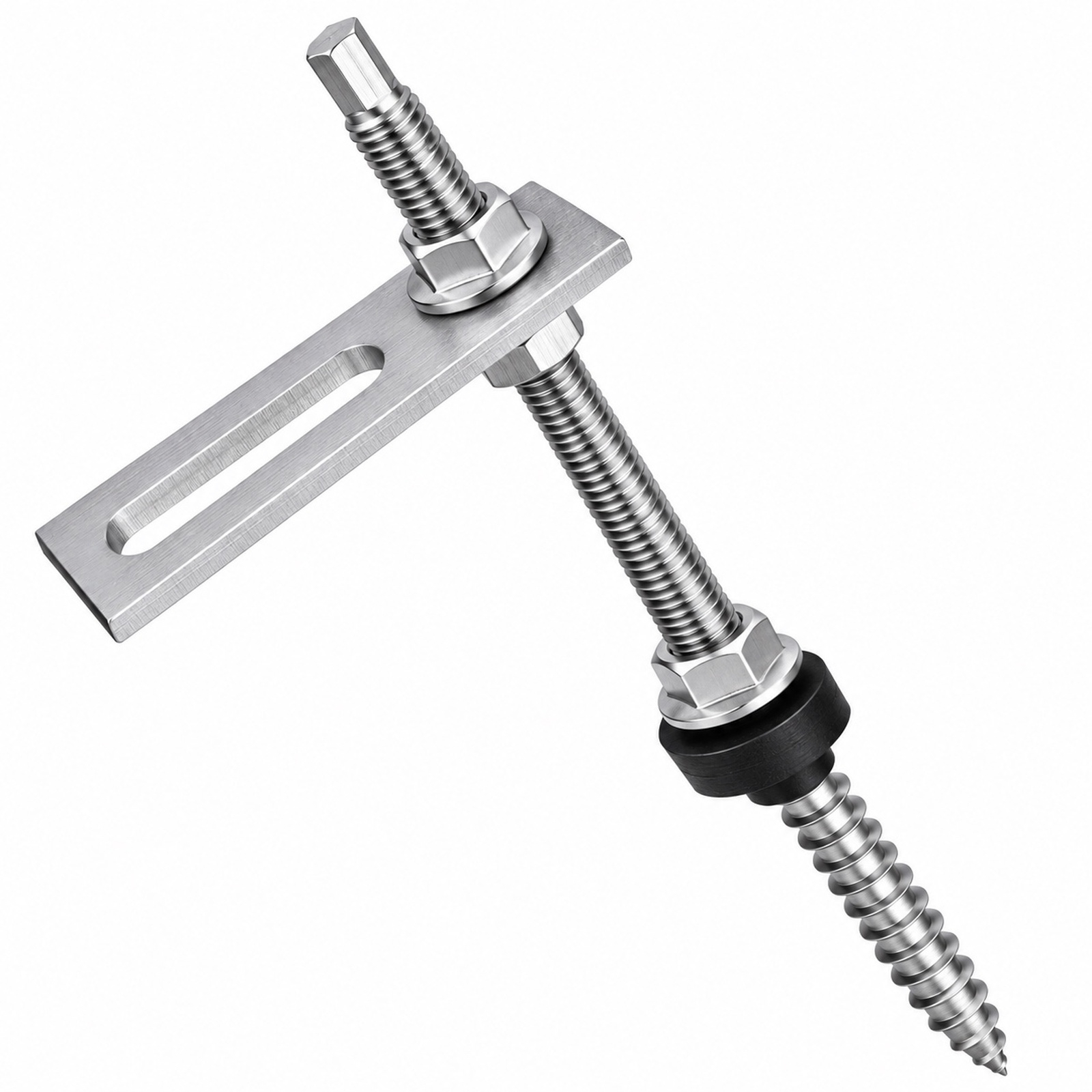

Suportul fixare M10 este utilizat pentru realizarea punctelor de prindere ale structurii panourilor fotovoltaice pe acoperișuri din tablă. Ansamblul este format din șurub dublu filet M10, adaptor de prindere din inox, garnitură EPDM și trei piulițe M10.

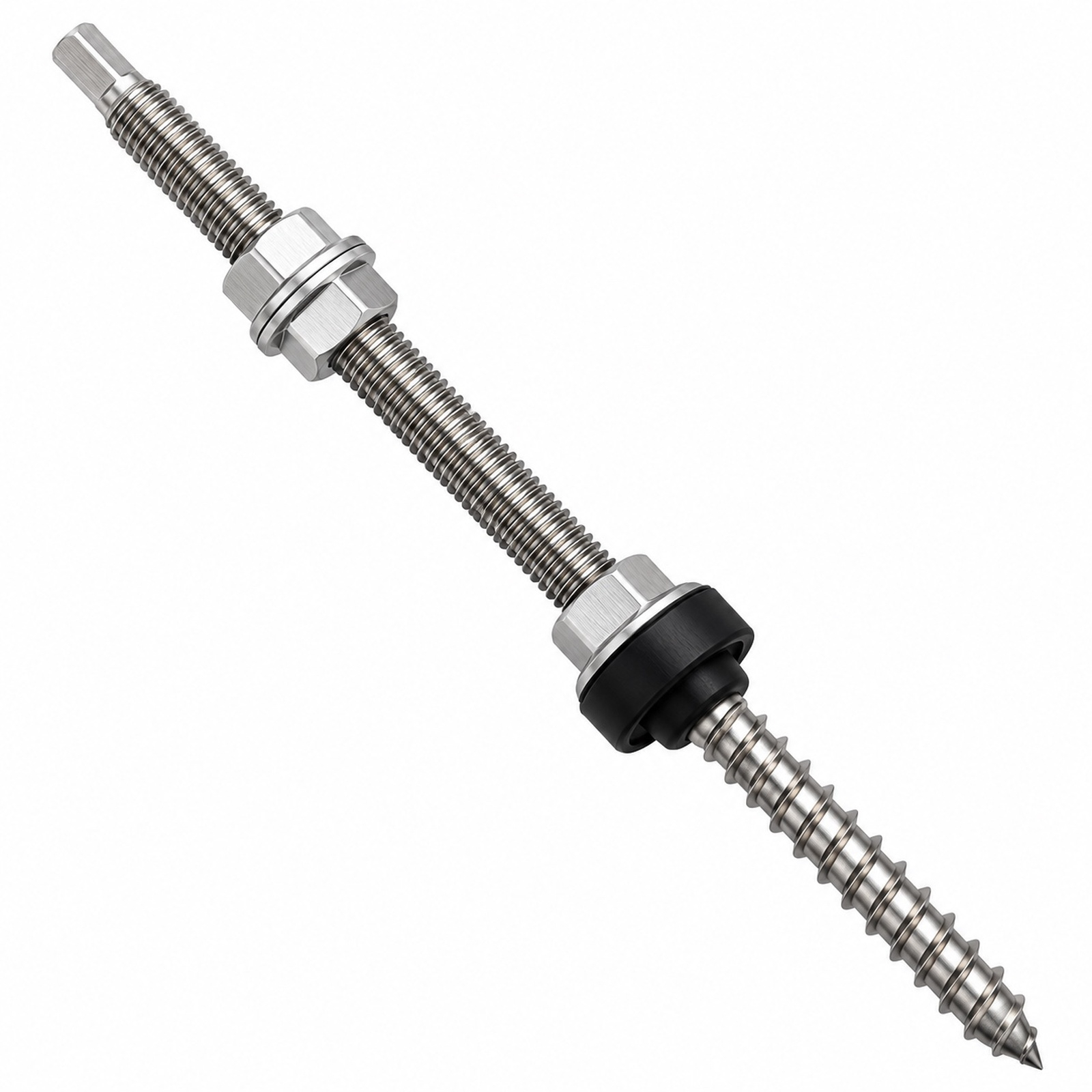

Șurubul este prevăzut cu filet pentru lemn în partea inferioară și filet metric M10 în partea superioară. Garnitura EPDM este utilizată în zona de trecere prin învelitoarea acoperișului, iar adaptorul permite conectarea suportului la profilul structurii fotovoltaice.

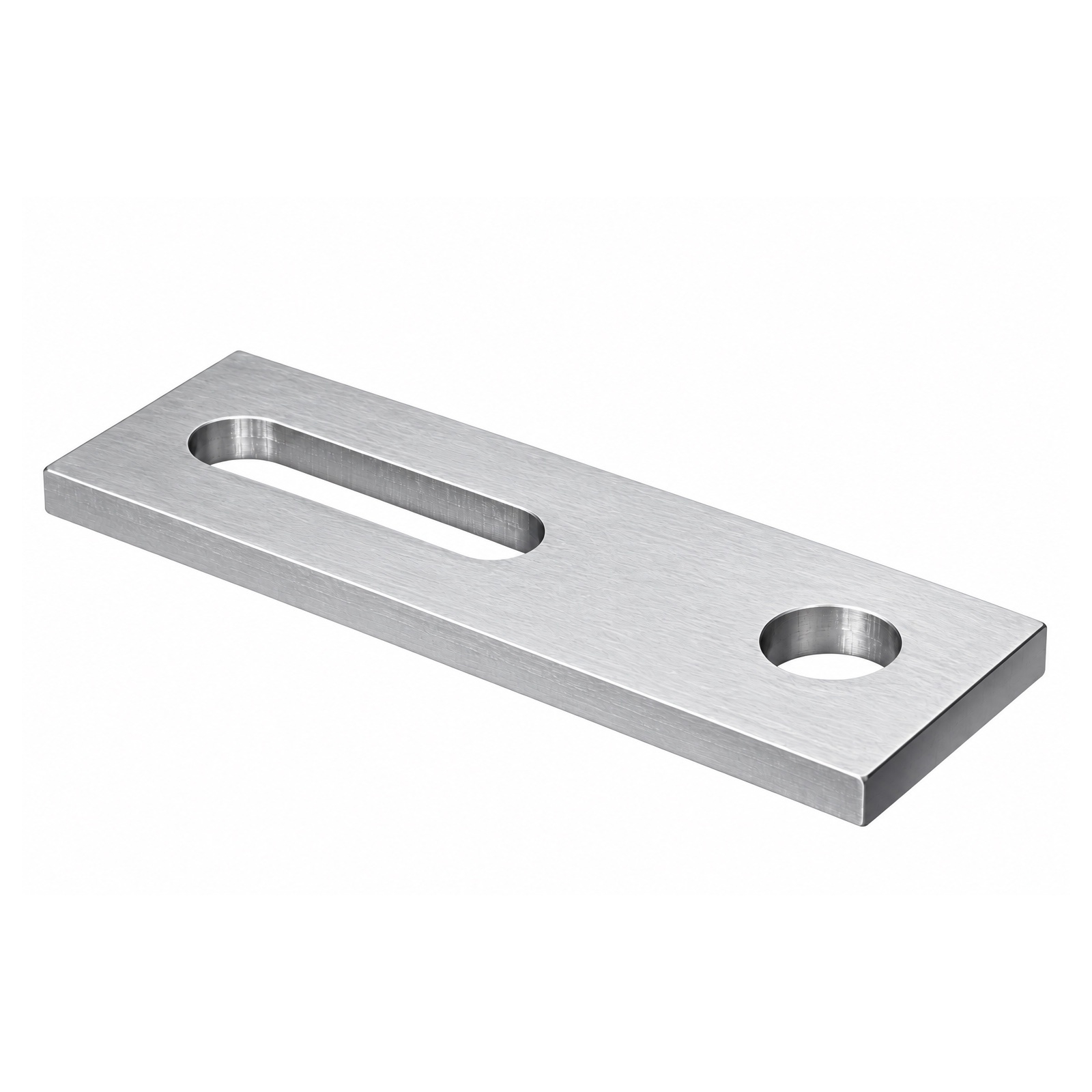

Adaptorul de prindere este prevăzut cu o fantă de reglaj de 40 × 11 mm, care permite ajustarea poziției elementului de fixare în timpul montajului.

Suportul este disponibil în trei variante de lungime: 200 mm, 250 mm și 300 mm, pentru adaptarea la diferite configurații de montaj.

Pachetul conține:

• 1 × șurub dublu filet M10

• 1 × adaptor de prindere din inox

• 1 × garnitură EPDM

• 3 × piulițe M10

Produsul se livrează dezasamblat.

Specificații tehnice

• Material: oțel inoxidabil

• Tip produs: suport fixare structură fotovoltaică

• Utilizare: acoperiș din tablă

• Filet metric: M10

• Diametru: 9 mm

• Lungime totală: 200 / 250 / 300 mm

• Lungime filet M10: 110 / 130 / 150 mm

• Lungime filet lemn: 65 / 70 / 80 mm

• Fantă adaptor: 40 × 11 mm

• Garnitură inclusă: EPDM

• Piulițe incluse: 3 × M10

• Greutate: 0,11 / 0,15 / 0,16 kg, în funcție de variantă

• Utilizare: structuri de montaj pentru panouri fotovoltaice pe acoperișuri din tablă
